Входные данные
Обзор
Программа «Взрыв4D» принимает на вход четыре группы данных, необходимых для численного моделирования взрывного разрушения горного массива.
Геологическая блочная модель
Геологическая блочная модель — это трёхмерное цифровое представление месторождения, в котором пространство разбивается на регулярные или нерегулярные блоки (ячейки). Каждому блоку присваиваются геологические и технологические параметры, характеризующие состав и свойства горной массы.
Такая модель формируется на основе данных , опробования и интерполяции параметров между скважинами.
Основные характеристики блочной модели. Модель содержит качественные и количественные параметры полезного ископаемого и вмещающих пород:
Содержание полезных компонентов — концентрация металлов или других полезных элементов в каждом блоке (например Cu, Fe, Au).
Тип горной породы — классификация блоков по геологическим типам (руда, вскрыша, окисленная руда, сульфидная руда и т.д.).
Пространственное распределение характеристик — распределение геологических параметров в объеме массива.
Дополнительно блочная модель может содержать:
-
плотность пород;
-
категорию запасов;
-
коэффициенты разубоживания;
-
технологические типы руды;
-
геомеханические параметры.
Структура блочной модели
Каждый блок модели имеет:
-
координаты центра блока (X, Y, Z);
-
размер блока (по осям X, Y, Z);
-
набор атрибутов, описывающих свойства породы.
Размер блоков подбирается в зависимости от ребуемой точности моделирования.
На вкладке Панель управления выбрать Блочные модели, перейти на вкладку Импорт. В окно импорта перетащить файл .csv или выбрать в нужной директории. Автоматически система проведет проверку файла на целостность и на качество данных. После проверки файла нажать Импортировать. Загруженный файл появится в список загруженных данных на вкладке Каталог.
Геомеханические характеристики массива
Геомеханические параметры описывают физико-механические свойства горного массива и определяют его поведение при буровзрывных работах. Эти характеристики используются для расчёта разрушения породы, распространения ударных волн и формирования развала.
| Параметр | Описание | Единицы |
|---|---|---|
| Плотность | Объёмная плотность породы, определяющая массу горной массы в единице объёма | кг/м³ |
| Прочность | Предел прочности породы на одноосное сжатие | МПа |
| Модуль упругости | Модуль Юнга, характеризующий деформационные свойства породы | ГПа |
| Трещиноватость | Характеристика интенсивности и ориентации трещин в массиве | — |
| Коэффициент Пуассона | Отношение поперечной деформации к продольной | — |
Высокая точность результатов достигается при наличии корректной геомеханической информации. Качество входных данных напрямую влияет на достоверность прогноза формы и размеров развала горной массы после взрыва.

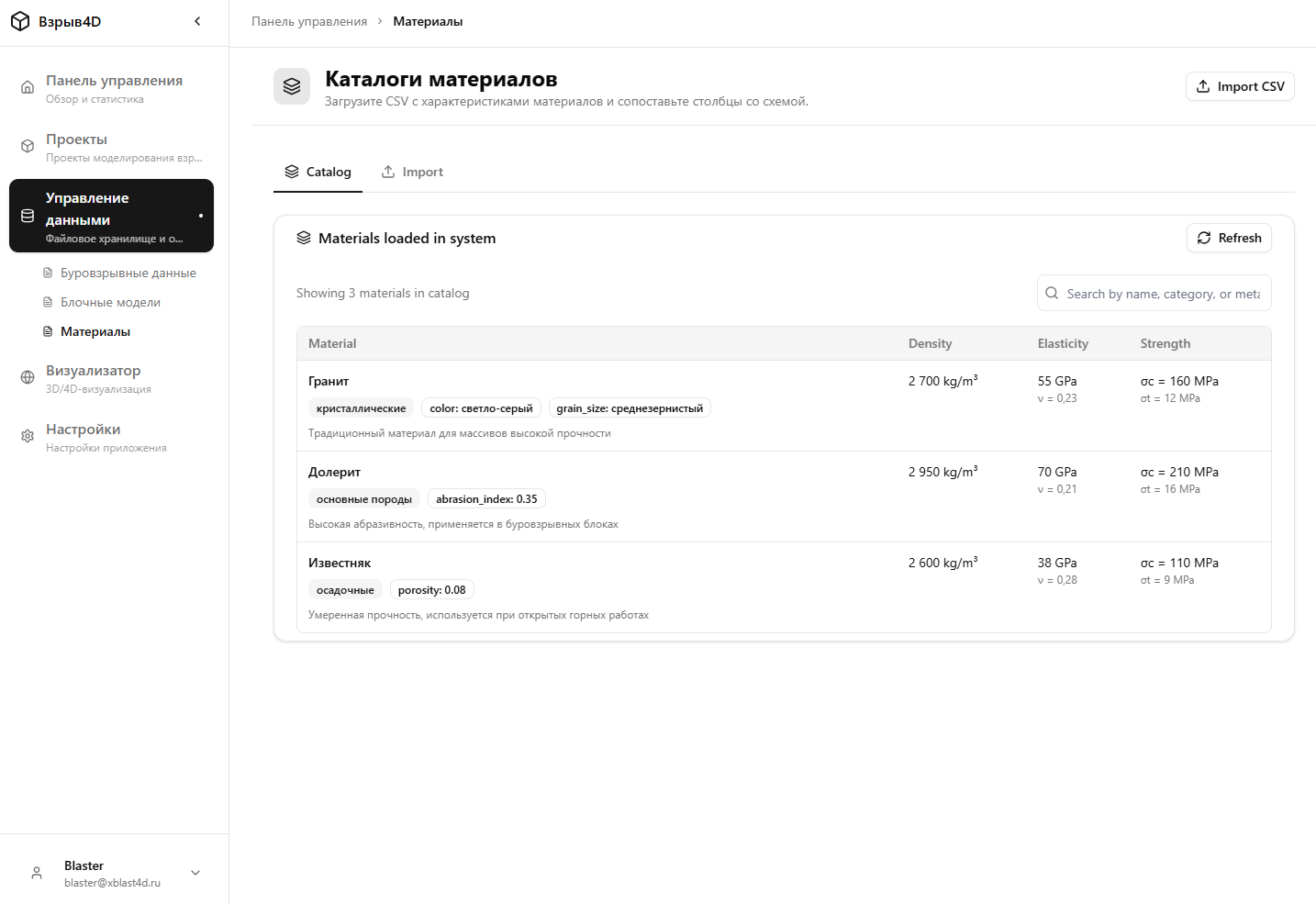

На вкладке Панель управления выбрать Характеристики разрушаемых пород, перейти на вкладку Импорт. После выбора файла система предложит Предпросмотр, ниже пользователь отмечает те данные, которые есть в файле. Звездочкой отмечены обязательные параметры, остальные данные можно заполнить вручную. Нажать Запустить импорт.
После импорта, данные из файла появятся на вкладке Каталог. Данная операция выполняется один раз. В дальнейшем пользователь выбирает данные из готового каталога.
Параметры буровзрывных работ
Параметры буровзрывных работ (БВР) — это совокупность технологических характеристик бурения и заряжания скважин, которые определяют эффективность разрушения горной массы и формирование развала.
Эти параметры используются для расчёта:
- степени дробления породы;
- направления смещения горной массы;
- высоты и ширины развала;
- гранулометрического состава разрушенной породы.
Основные параметры БВР
| Параметр | Описание |
|---|---|
| Глубина скважин | Проектная глубина буровых скважин, определяющая глубину разрушения массива |
| Диаметр скважин | Диаметр буровых скважин, влияющий на массу заряда |
| Сеть коммутации | Схема соединения детонаторов и последовательность инициирования зарядов |
| Конструкция зарядов | Тип заряжания (сплошной, раздельный, колонковый), наличие забойки |
| Параметры ВВ | Характеристики взрывчатых веществ (плотность, скорость детонации, энергия взрыва) |
| Замедление | Интервалы времени между срабатыванием зарядов |
Загрузка буровзрывных данных
На странице Панель управления выберите раздел Буровзрывные данные и перейдите на вкладку Импорт. В окне импорта выберите файл базы данных скважин.
Перед загрузкой необходимо задать параметры импорта. После запуска импорта система автоматически выполняет проверку файла на наличие ошибок.
Если в файле обнаружены ошибки, отображается сообщение о том, что валидация не пройдена, и пользователю предлагается исправить выявленные несоответствия.
При успешной загрузке файл отображается в списке на вкладке Обзор.
Далее необходимо добавить Каталог взрывчатых веществ и Материал забойки. Для этого нажмите кнопку Добавить и вручную заполните необходимые поля. При необходимости лишние строки можно удалить.
Форматы входных файлов
Данные загружаются через веб-интерфейс программы. Перед загрузкой рекомендуется убедиться, что структура файлов соответствует требованиям системы.
Поддерживаемые форматы:
- CSV — табличные данные (координаты скважин, геомеханические параметры, параметры БВР)
- Блочная модель — открытый формат .csv передачи данных из горно-геологических информационных систем (ГГИС).
- Поверхности — цифровые модели рельефа или горизонтов в формате .dxf, .tridb.
- База буровых скважин — координаты и атрибуты буровых скважин в формате .csv.
При загрузке система выполняет:
- проверку структуры данных;
- валидацию координат;
- проверку диапазонов параметров.
После успешной загрузки данные становятся доступны в модуле визуализации и могут использоваться для проведения расчётов.
